01. Motor & Escape
Motor

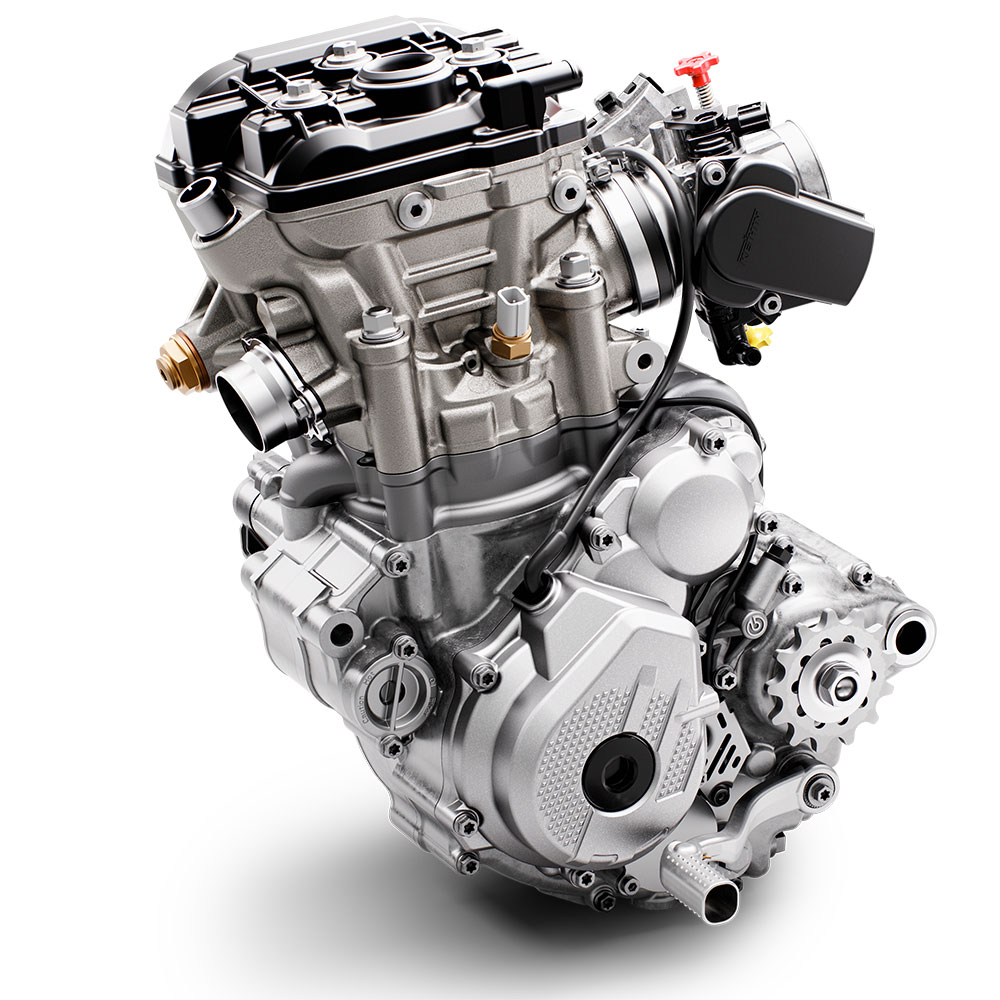

El motor DOHC de la KTM 350 XC-F presenta una construcción compacta y ligera de apenas 27,2 kg, incluyendo las ligeras válvulas de titanio y los empujadores con recubrimiento DLC. Esto hace que el carácter del motor sea alegre, pero contundente, con un alto techo de revoluciones. Equipado con el más avanzado sistema de inyección electrónica de gasolina y motor de arranque, ofrece una amplia gama de régimen útil, altas prestaciones y un comportamiento increíblemente eficaz.
Culata
En el interior de la culata SOHC, un árbol de levas en cabeza controla cuatro ultraligeras válvulas de titanio mediante unos extremadamente rígidos balancines, recubiertos con tratamiento DLC. Cuatro ligeras válvulas de titanio maximizan el caudal para lograr una banda de potencia óptima y un rendimiento excelente en todo el rango de régimen de giro aparentemente interminable de hasta 13.400 rpm. Los anclajes laterales de aleación de aluminio permiten un eficaz anclaje del motor al chasis, contribuyendo también a la sensación de peso pluma de la KTM 350 XC-F.
Cigüeñal
Ubicado en una posición ideal cerca del centro de gravedad, el cigüeñal de la KTM 350 XC-F contribuye a facilitar la manejabilidad de la moto. Utiliza una biela corta, lo que permite un conjunto de motor compacto y ligero. El sistema de lubricación presurizado del motor proporciona el necesario suministro de aceite para el rodamiento de la cabeza de biela. Este diseño ofrece un beneficio directo, alargando los intervalos de mantenimiento del cigüeñal. Tú tan solo limítate a dar gas, durante todo el día.

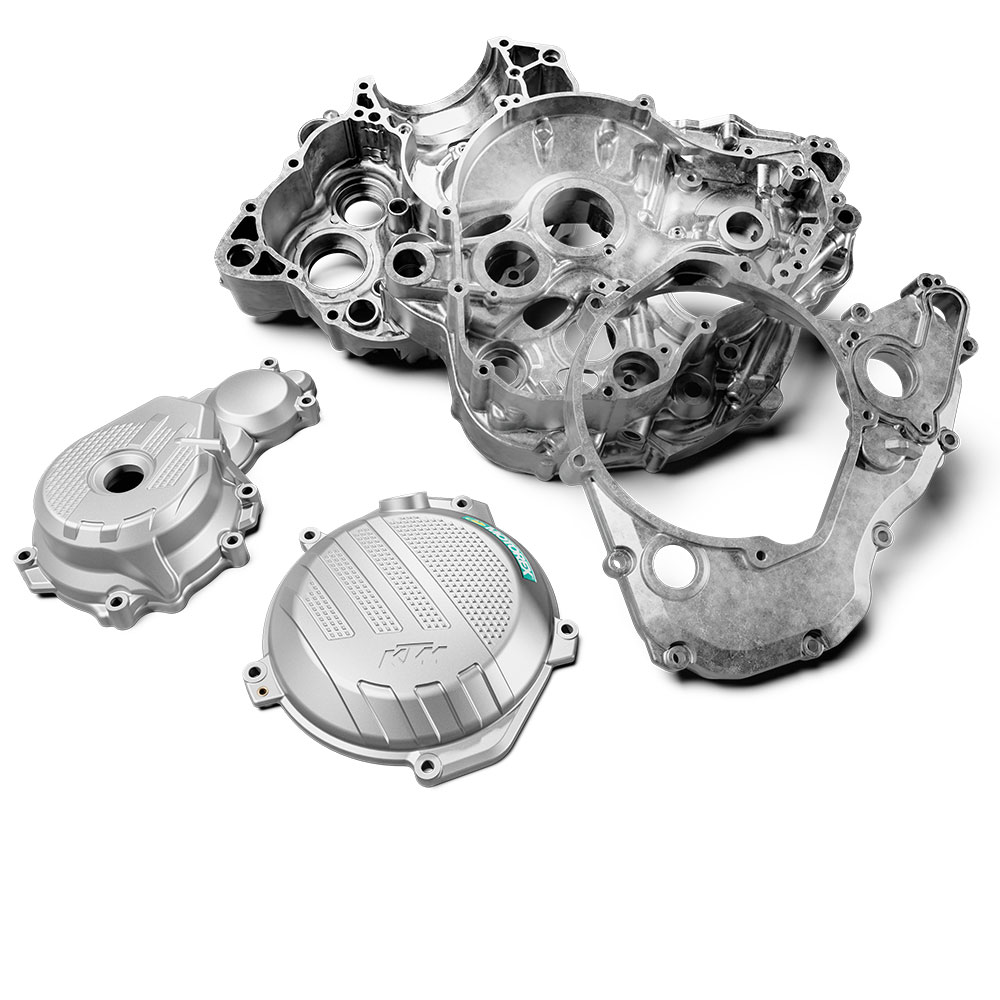

Cárteres y tapas de motor
Unos ligeros cárteres del motor permiten una configuración muy agrupada de los ejes internos, contribuyendo a un eficaz centrado de masas. Además, las tapas de motor presentan un estudiado tratamiento superficial que reduce el desgaste causado por las botas del piloto, manteniéndolas tan impecables como el mismo día en el que la moto salió de fábrica, mientras que una tapa de embrague y un protector de motor reforzados hacen que los cárteres sean aún más robustos.
Caja de cambios

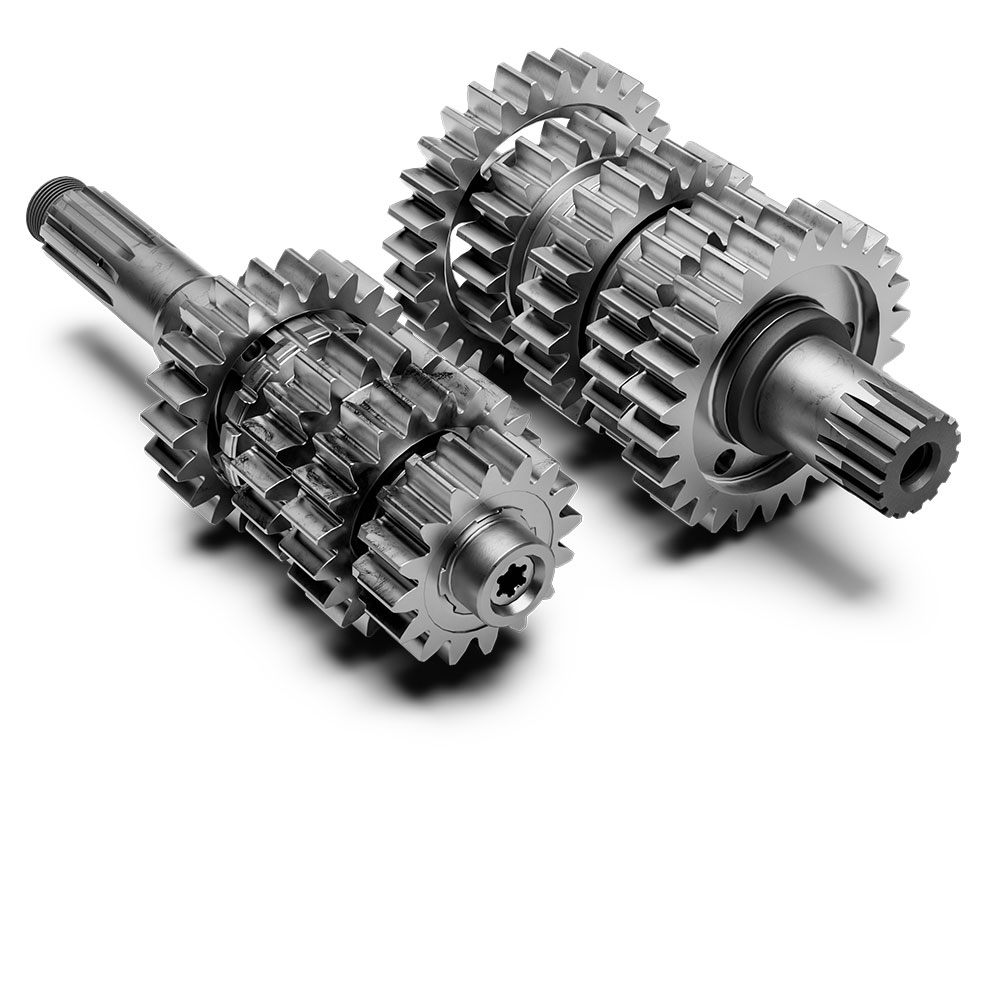

La KTM 350 XC-F está equipada con un ultrasuave cambio de marchas PANKL de relación semicerrada de 6 velocidades. Un avanzado diseño ´antisuciedad´ de la palanca de cambios evita que el barro y la arena bloqueen la articulación de la misma, garantizando un funcionamiento libre de problemas. El eje del cambio de marchas incorpora también incorpora un cojinete C4 con un mayor solapamiento, para una mayor fiabilidad incluso en condiciones de máxima exigencia. Al igual que el resto de modelos KTM XC-F, los motores están equipados con un sensor de marcha engranada, ofreciendo la opción de adaptar las características del motor para cada marcha.

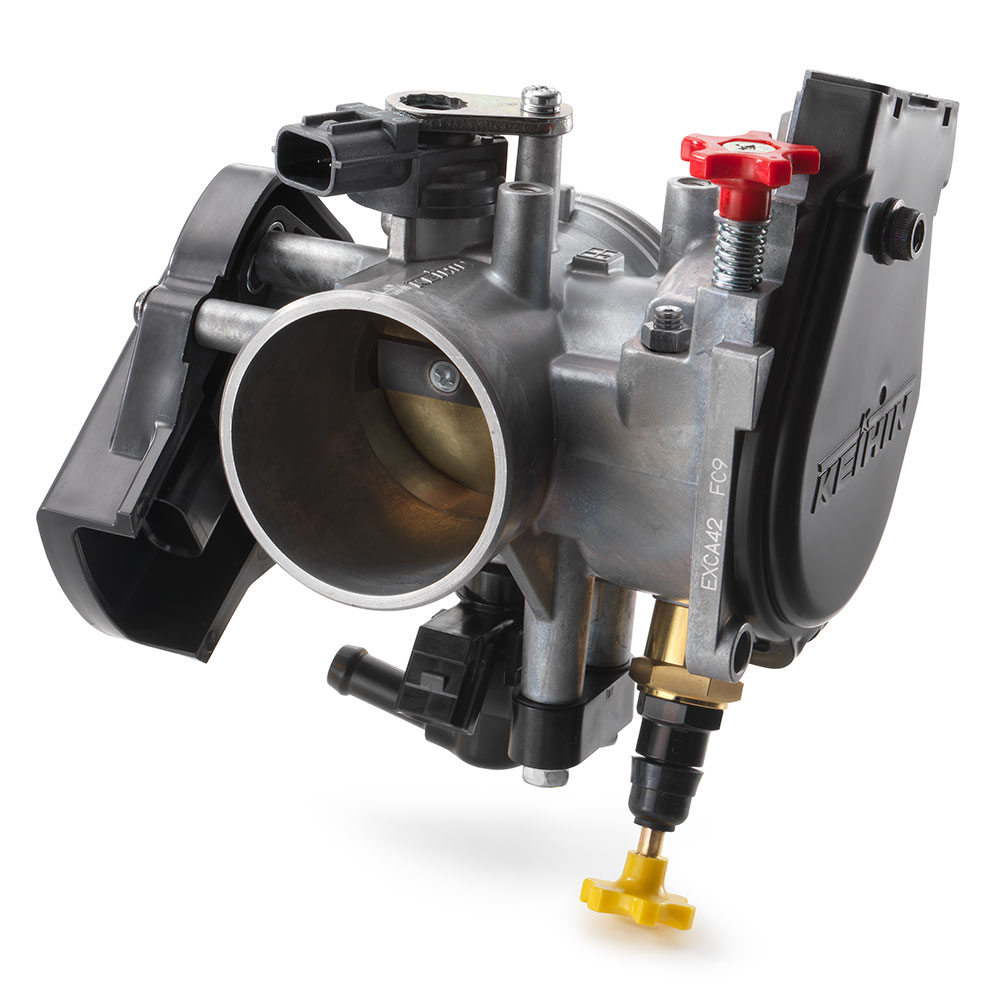

Sistema de gestión del motor
El avanzado sistema de gestión del motor Keihin, con inyección electrónica de gasolina, incorpora un cuerpo de aceleración de 44 mm con circuitos separados para el arranque en frío y para el reglaje del ralentí. El soporte del cable del acelerador también permite un fácil acceso y un suave guiado del mismo para ofrecer una respuesta nítida del acelerador, en todo momento.
Cilindro y pistón

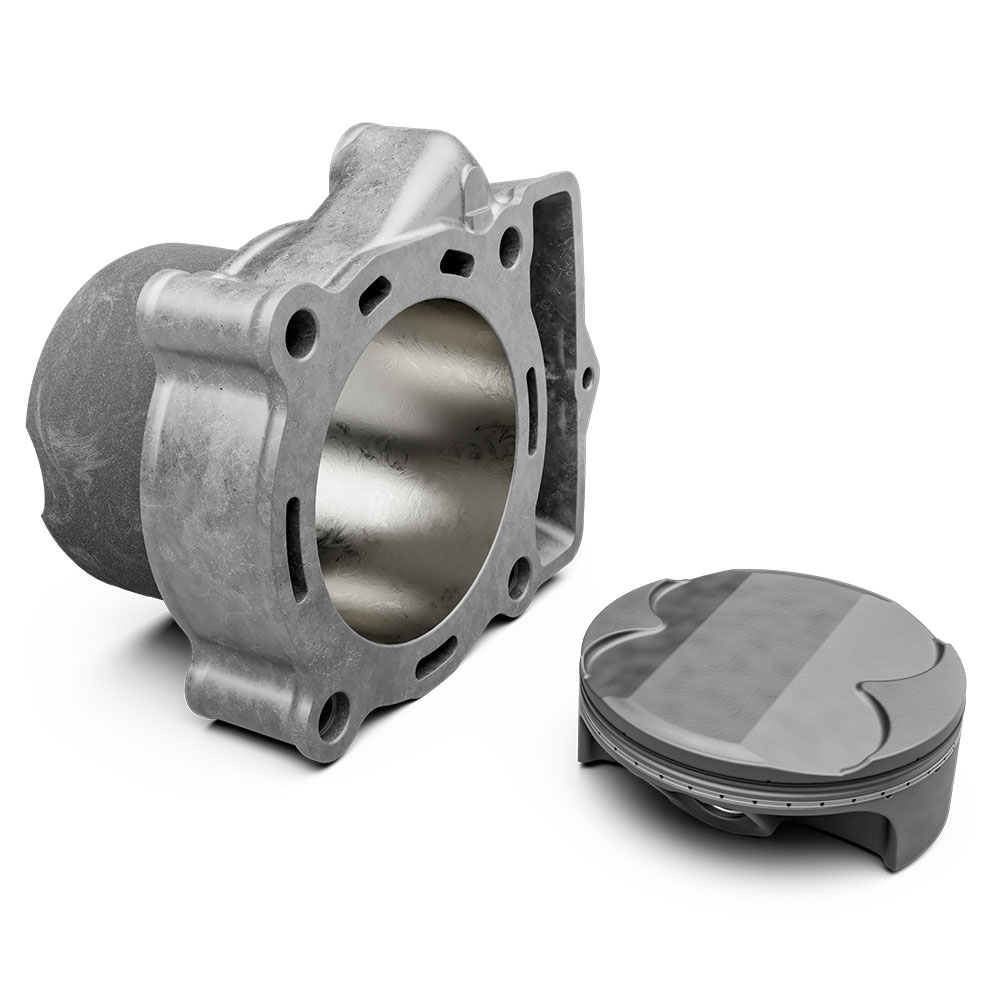

Dentro del cilindro corto, con un diámetro de 88 mm, trabaja un pistón de tipo caja fabricado por CP. La geometría de su corona está perfectamente adaptada a la cámara de combustión de alta compresión (14,2:1), donde su estructura rígida y su bajo peso despliegan sus virtudes.
Eje de balance

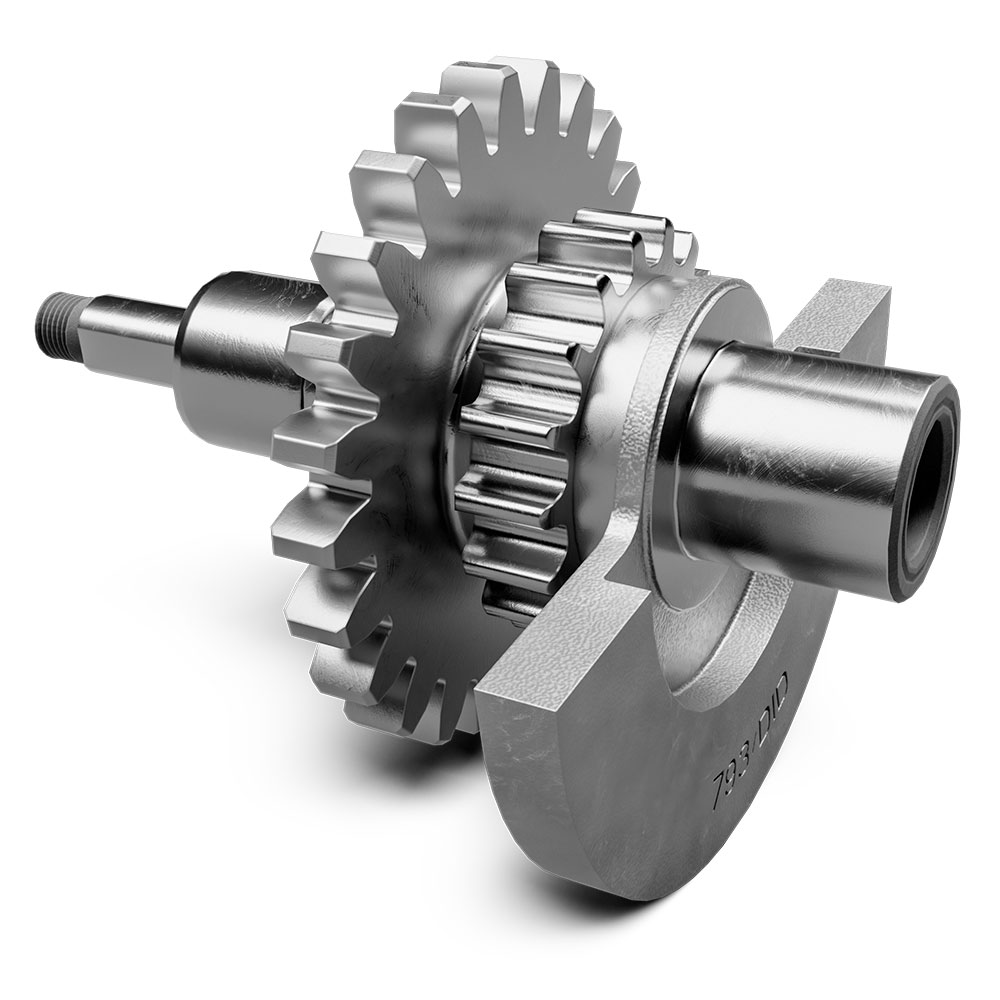

La KTM 350 XC-F monta un eje de balance lateral, que realiza tres funciones. Reduce las masas oscilantes y las vibraciones del motor y a su vez, manda la cadena de distribución y la bomba de agua.

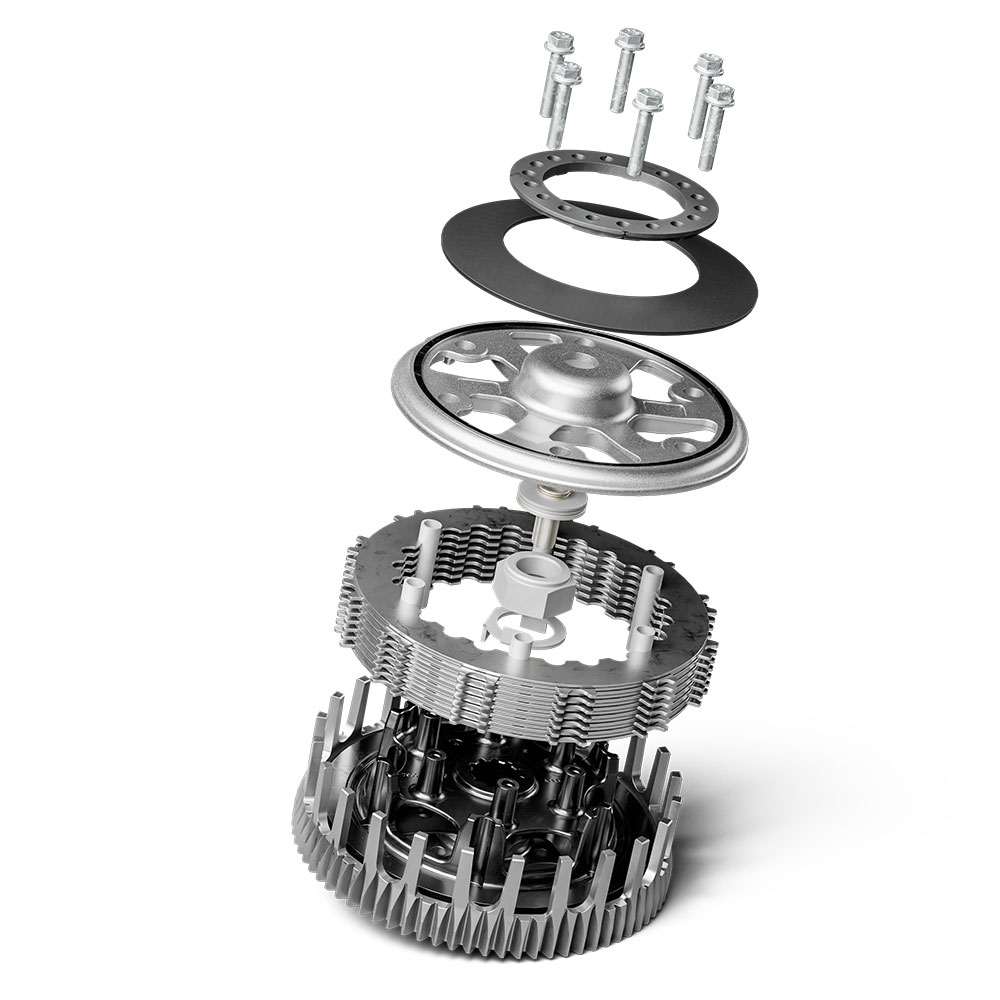

Embrague
La KTM 350 XC-F equipa el extremadamente robusto embrague DS desarrollado por KTM, que cuenta con una campana de acero resistente al desgaste y unos discos resistentes al calor. Utiliza un muelle de diafragma en lugar de los clásicos muelles helicoidales, lo que aligera considerablemente el accionamiento del embrague. Además, el sistema hidráulico Brembo asegura una modulación sencilla y precisa del embrague, sea cual sea la temperatura de funcionamiento.
Arranque eléctrico

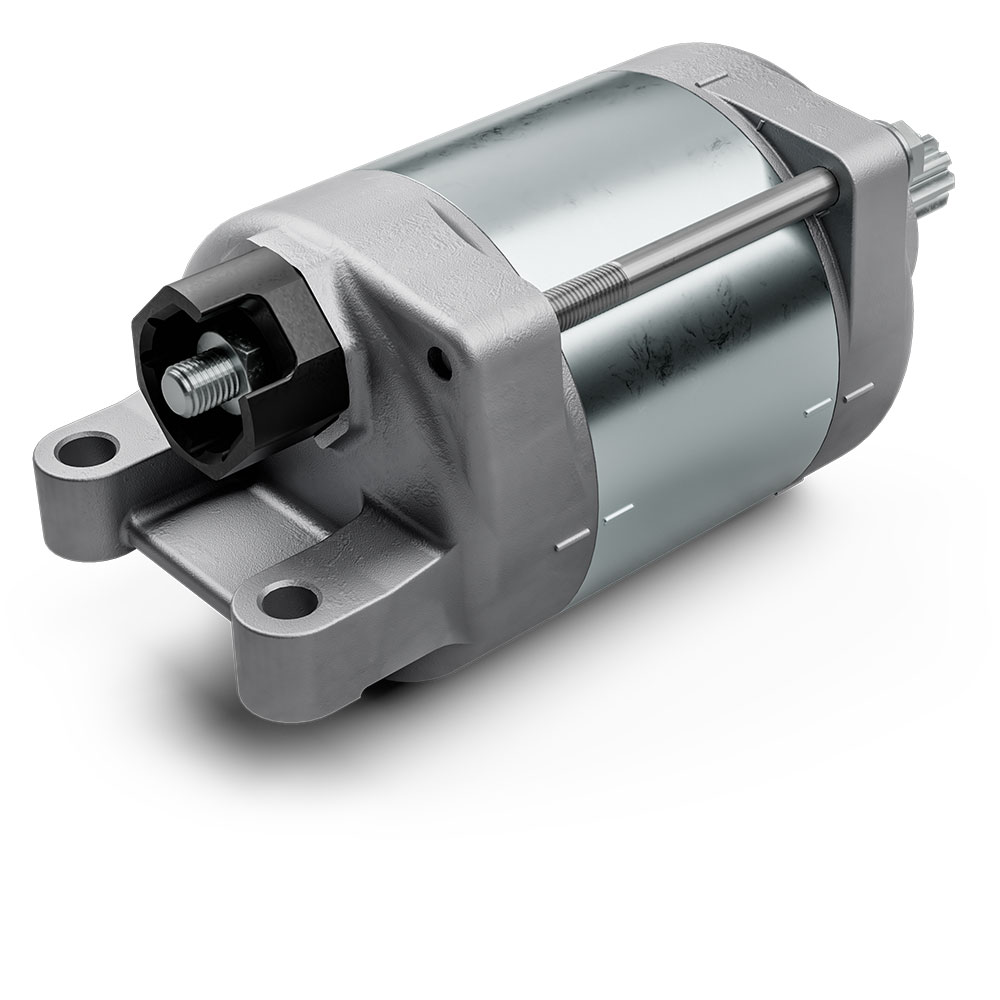

El arranque eléctrico de serie de la KTM 350 XC-F equipa un fiable y potente motor firmado por Mitsuba. Tal como se ha demostrado una y otra vez, proporciona un arranque fiable y rápido, ahorrándote tiempo y energía cuando más lo necesitas.
Refrigeración

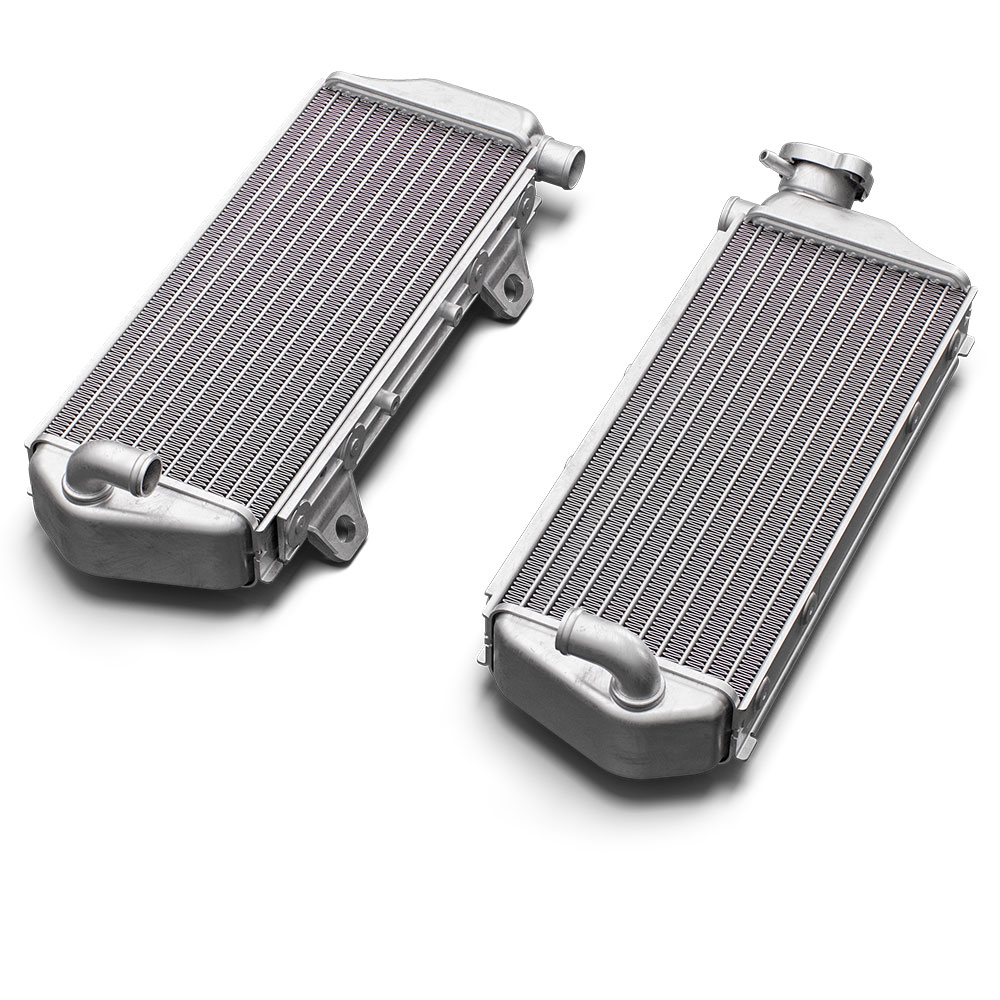

De mantener la frialdad cuando las cosas se ponen calientes, se encargan un par de radiadores montados muy cerca del centro de gravedad. Utilizando la tecnología CFD (Dinámica Computacional de Fluidos) y un ingenioso recorrido del circuito refrigerante, logran mantener la temperatura óptima del motor para obtener el máximo rendimiento, sean cuales sean las condiciones. Además, el distribuidor delta, integrado en el triángulo del chasis, cuenta con un gran tubo central que permite un eficaz flujo de refrigerante.
Escape

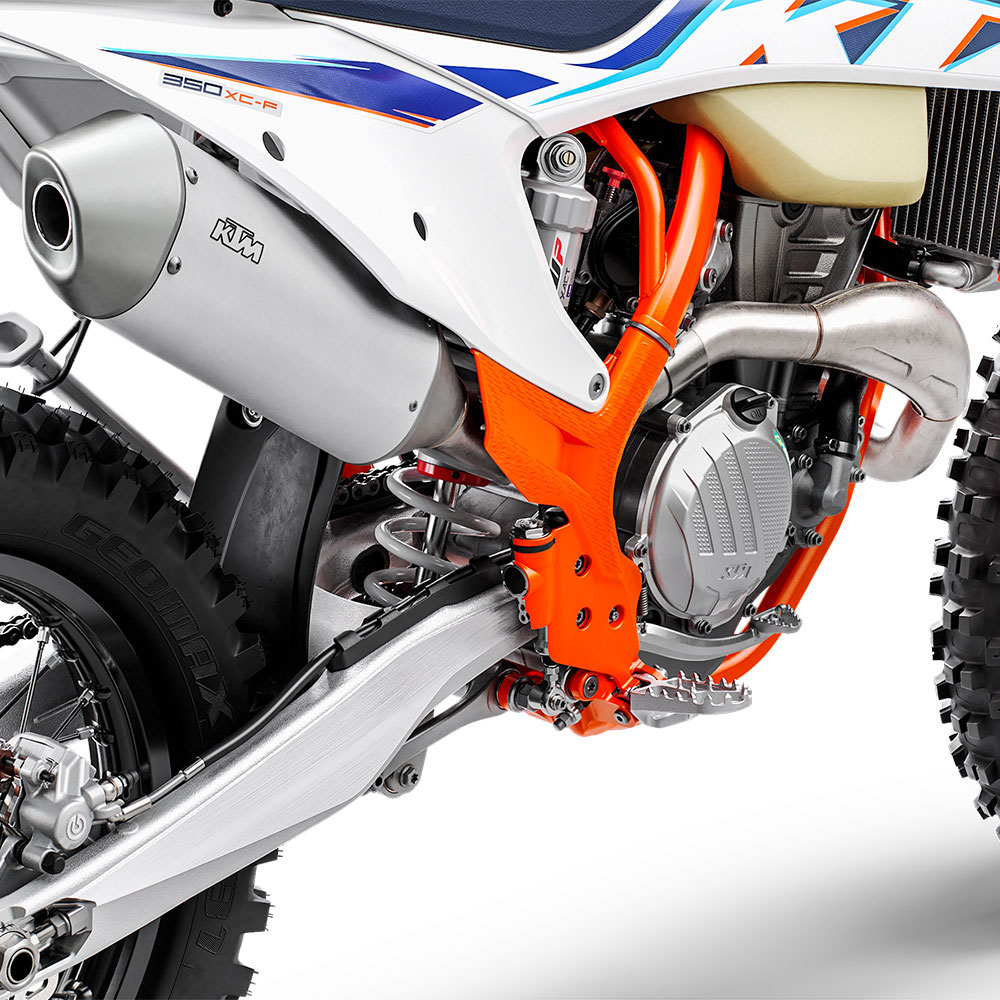

En términos de potencia y rendimiento, el escape de todos los modelos 4 tiempos desempeña un papel clave y ofrece una contundencia de respuesta difícil de superar. Equipa un colector específico con una avanzada cámara de resonancia de pequeño tamaño alrededor del tubo y denominada FDH (Colector de Diseño de Flujo). Este diseño permite desmontar el escape sin necesidad de quitar el amortiguador, proporcionando un acceso más fácil a este. El exterior de aluminio, el terminal y el diseño interno del silenciador permiten una ergonomía más compacta, haciendo que la moto se sienta más estrecha y sin comprometer los límites de ruido permitidos.
